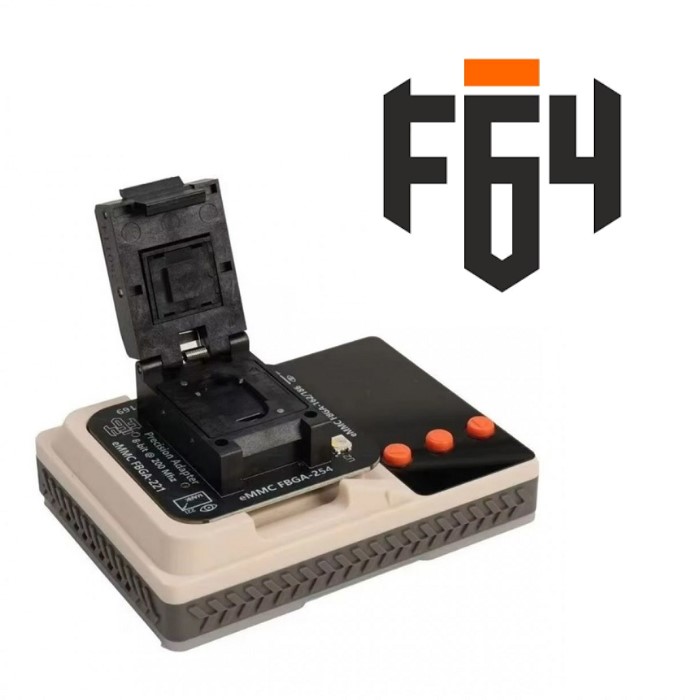

باکس F64 Ultra | پروگرامر حرفه‌ای UFS و eMMC

Flash64 Ultra (F64 Ultra) یکی از ابزارهای حرفه‌ای نسل جدید برای برنامه‌ریزی، خواندن و مدیریت حافظه‌های UFS و eMMC است که با هدف استفاده در تعمیرات تخصصی موبایل، تعمیرات برد، بازیابی اطلاعات و کار با حافظه‌های NAND طراحی شده است.

این باکس با پشتیبانی از طیف گسترده‌ای از حافظه‌های UFS، eMMC، Nano Memory Card و MicroSD، امکان دسترسی در سطح بالا و پایین به حافظه را فراهم می‌کند و برای تعمیرکارانی که با تعمیرات Chip-Level، ISP و Chip-Off سروکار دارند، ابزار قدرتمندی محسوب می‌شود.

مهم‌ترین قابلیت‌های F64 Ultra

پشتیبانی گسترده از UFS

F64 Ultra از استانداردهای UFS 1.0 تا UFS 4.1 پشتیبانی می‌کند و در حالت‌های سازگار، سرعت انتقال اطلاعات آن تا 420MB/s می‌رسد.

امکانات مرتبط با UFS شامل:

• خواندن و نوشتن اطلاعات
• پاک کردن حافظه
• مشاهده اطلاعات و مشخصات JEDEC
• مشاهده و مدیریت پارتیشن‌ها
• دسترسی به Logical Unitها
• کار با RPMB
• دسترسی به Descriptorها
• مدیریت Attributeها و Flagهای UFS
• تغییر Boot Slot در دستگاه‌های اندرویدی
• بررسی وضعیت سلامت حافظه UFS
• پشتیبانی از عملیات ISP و Chip-Off

پشتیبانی از eMMC

این پروگرامر از eMMC نسخه 4.1 تا 5.1 پشتیبانی می‌کند و در حالت HS200 امکان دستیابی به سرعت‌هایی تا حدود 200MB/s را دارد.

از قابلیت‌های مرتبط با eMMC می‌توان به موارد زیر اشاره کرد:

• Read
• Write
• Erase
• بررسی اطلاعات حافظه
• دسترسی به Extended CSD
• مدیریت و بررسی تنظیمات حافظه
• کار با حافظه در حالت مستقیم و Socket

پشتیبانی از کارت‌های حافظه

F64 Ultra علاوه بر UFS و eMMC از انواع کارت‌های حافظه نیز پشتیبانی می‌کند:

• Nano Memory Card (NM) با سرعت تا حدود 90MB/s
• MicroSD
• SDSC
• SDHC
• SDXC
• SDUC
• پشتیبانی تا سرعت UHS-I در MicroSD

مناسب برای تعمیرات تخصصی موبایل

F64 Ultra می‌تواند در بسیاری از فرآیندهای تعمیرات سطح برد مورد استفاده قرار گیرد؛ از جمله:

• تعمیر گوشی‌های دارای مشکل Boot
• بازیابی اطلاعات از حافظه
• تعمیرات مربوط به UFS و eMMC
• خواندن و نوشتن مستقیم حافظه
• عملیات ISP
• عملیات Chip-Off
• بررسی و مدیریت پارتیشن‌های Android
• فلش و مدیریت پارتیشن‌های سیستم
• بررسی وضعیت سلامت حافظه
• تعمیرات تخصصی برد موبایل
• کار با حافظه گوشی‌های نسل جدید

این ابزار برای تعمیرگاه‌های تخصصی موبایل و تکنسین‌هایی که به‌صورت حرفه‌ای با حافظه‌های NAND و تعمیرات برد کار می‌کنند، طراحی شده است.

دسترسی High-Level و Low-Level

یکی از نقاط قوت F64 Ultra امکان کار با حافظه در دو سطح مختلف است.

High-Level Access

در این حالت امکان دسترسی به ساختار منطقی حافظه و پارتیشن‌های سیستم‌عامل اندروید وجود دارد و تعمیرکار می‌تواند اطلاعات پارتیشن‌ها را مشاهده و در صورت پشتیبانی دستگاه، عملیات خواندن و نوشتن را انجام دهد.

Low-Level Access

برای تعمیرات پیشرفته‌تر، F64 Ultra امکان دسترسی مستقیم‌تر به ساختار حافظه را فراهم می‌کند؛ از جمله:

• RAW Data
• Logical Units
• RPMB
• UFS Descriptors
• UFS Attributes
• UFS Flags
• eMMC Extended CSD

این قابلیت‌ها F64 Ultra را به ابزاری مناسب برای کارهای تخصصی و عیب‌یابی عمیق حافظه تبدیل می‌کند.

رابط‌های ارتباطی

F64 Ultra علاوه بر امکانات مربوط به حافظه، از رابط‌های مختلف برای عیب‌یابی و ارتباط با تجهیزات الکترونیکی پشتیبانی می‌کند:

• RFFE
• JTAG
• SPI
• I²C
• UART

همچنین دستگاه از ارتباط بی‌سیم Wi-Fi 2.4GHz و Bluetooth Low Energy بهره می‌برد. (Flash64)

سخت‌افزار قدرتمند

F64 Ultra از یک پردازنده Xtensa LX7 با فرکانس 240MHz استفاده می‌کند و دارای منابع حافظه داخلی و خارجی مناسب برای پردازش عملیات مربوط به NAND است.

مشخصات سخت‌افزاری

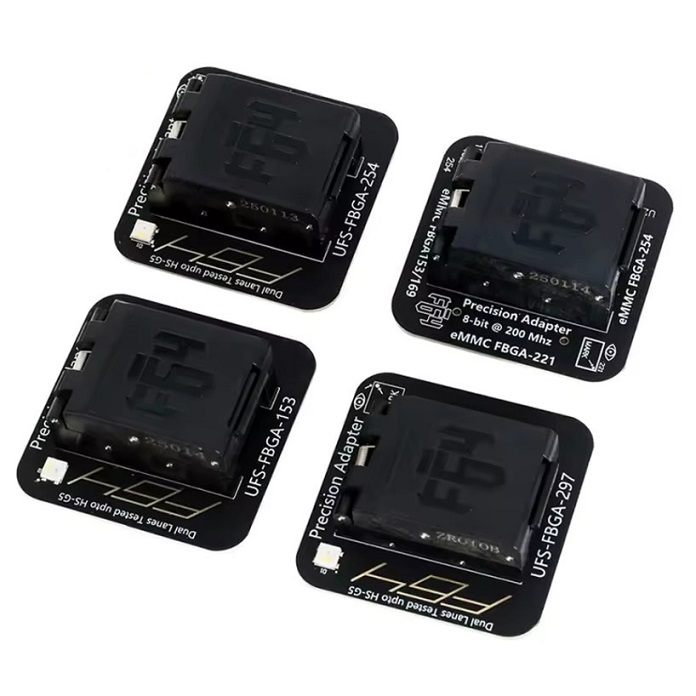

سوکت‌ها و آداپتورهای قابل استفاده

بسته کامل F64 Ultra امکان کار با انواع پکیج‌های رایج UFS و eMMC را فراهم می‌کند.

آداپتورهای رایج شامل:

• eMMC 4-in-1 Adapter
• UFS FBGA-153
• UFS FBGA-254
• UFS FBGA-297

پشتیبانی از ISP

یکی از کاربردهای مهم F64 Ultra، امکان کار با حافظه بدون خارج کردن IC از روی برد در شرایط سازگار با دستگاه است.

در روش ISP (In-System Programming) می‌توان از طریق نقاط تست و خطوط مربوط به حافظه روی برد، به IC متصل شد و عملیات موردنیاز را انجام داد.

این روش می‌تواند در بسیاری از موارد باعث کاهش زمان تعمیر و جلوگیری از نیاز به جدا کردن فیزیکی حافظه شود.

ارتباط UART

F64 Ultra امکان استفاده از UART را نیز فراهم می‌کند و در دستگاه‌های سازگار می‌توان از خطوط RX/TX برای بررسی Boot Log و عیب‌یابی فرآیند بوت استفاده کرد.

این قابلیت برای تعمیرکارانی که در زمینه عیب‌یابی تخصصی برد و مشکلات Boot فعالیت می‌کنند، کاربردی است.

سرعت بالا در انتقال اطلاعات

یکی از ویژگی‌های مهم F64 Ultra سرعت بالای انتقال اطلاعات است.

حداکثر سرعت‌های اعلام‌شده عبارت‌اند از:

• UFS: تا 420MB/s
• eMMC: تا 200MB/s
• Nano Memory Card: تا 90MB/s
• MicroSD: تا 104MB/s

سرعت واقعی در هر عملیات به نوع حافظه، نسخه استاندارد، وضعیت IC، نوع اتصال و شرایط کاری بستگی دارد.

طراحی حرفه‌ای و مستقل

این دستگاه دارای نمایشگر 1.69 اینچی و کلیدهای فیزیکی است و از ارتباط USB، Wi-Fi و Bluetooth LE پشتیبانی می‌کند.

نرم‌افزار F64 Ultra

نرم‌افزار F64 Ultra محیطی تخصصی برای مدیریت حافظه‌های پشتیبانی‌شده در اختیار تعمیرکار قرار می‌دهد و با توجه به نسخه نرم‌افزار و Firmware، امکانات آن به‌روزرسانی می‌شود.

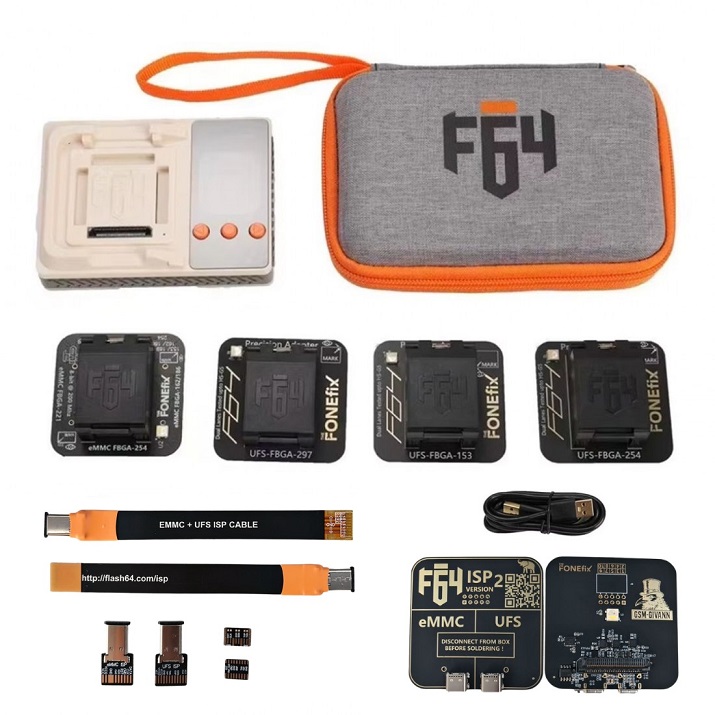

محتویات بسته F64 Ultra

بسته کامل معمولاً شامل موارد زیر است:

• 1 عدد Flash64 Ultra Main Box
• 1 عدد eMMC 4-in-1 Adapter
• 1 عدد UFS FBGA-153 Adapter
• 1 عدد UFS FBGA-254 Adapter
• 1 عدد UFS FBGA-297 Adapter
• کابل USB / Data

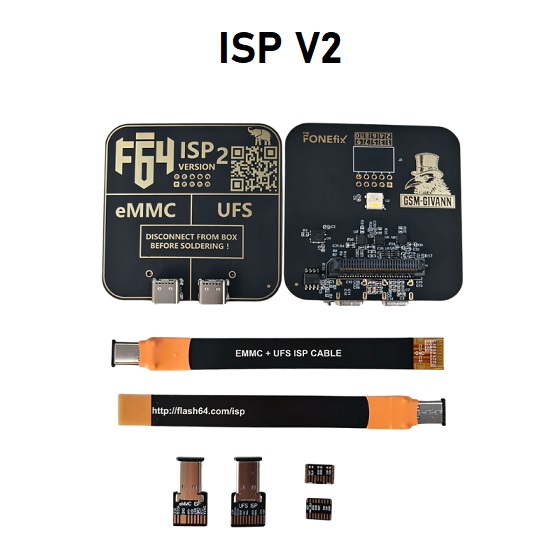

• متعلقات و تجهیزات اتصال ISP V2

F64 Ultra برای چه کسانی مناسب است؟

F64 Ultra انتخابی تخصصی برای:

• تعمیرکاران حرفه‌ای موبایل
• تعمیرکاران برد و Chip-Level
• مراکز تخصصی بازیابی اطلاعات
• تکنسین‌های UFS و eMMC
• تعمیرگاه‌های تخصصی Android
• فعالان حوزه ISP و Chip-Off
• مراکز تعمیرات تجهیزات الکترونیکی دارای حافظه NAND

است.

جمع‌بندی

Flash64 Ultra F64 یک پروگرامر حرفه‌ای و چندمنظوره برای کار با حافظه‌های UFS، eMMC، Nano Memory و MicroSD است که با امکاناتی مانند سرعت انتقال بالا، دسترسی High-Level و Low-Level، پشتیبانی از ISP و Chip-Off، رابط‌های RFFE/JTAG/SPI/I²C/UART و امکان مدیریت پیشرفته پارامترهای UFS و eMMC، مجموعه‌ای از ابزارهای موردنیاز برای تعمیرات تخصصی حافظه را در اختیار تعمیرکار قرار می‌دهد.

اگر در زمینه تعمیرات تخصصی موبایل، تعمیر Boot، بازیابی اطلاعات یا تعمیرات UFS/eMMC فعالیت می‌کنید، F64 Ultra می‌تواند به‌عنوان یکی از ابزارهای اصلی میز کار تعمیرات شما مورد استفاده قرار گیرد.
