مولتی متر و مولتی شارژ C9S PRO برند I2C

آخرین زمان تغییر قیمت محصول : آبان 1, 1405 | ساعت: 11:40<< از تاریخ فوق محصول تغییر قیمت نداشته و با همین قیمت عرضه میگردد >>

C09S Profesional version

آمپرمتر و مولتی‌متر حرفه‌ای i2C C09S Professional Waveform Ammeter

⭐ ویژگی‌های اصلی i2C C09S Professional

• آمپرمتر حرفه‌ای با قابلیت نمایش Waveform / شکل موج جریان
• مولتی‌متر دیجیتال Full Function
• اندازه‌گیری جریان و ولتاژ به‌صورت لحظه‌ای
• قابلیت نمایش گرافیکی تغییرات جریان و ولتاژ
• اندازه‌گیری دوکاناله ولتاژ و جریان
• پشتیبانی از ورودی تا 40V DC
• اندازه‌گیری جریان تا 8A
• رزولوشن ولتاژ تا 1mV
• رزولوشن جریان تا 0.1mA
• دقت اندازه‌گیری جریان حدود 100µA
• نمایشگر رنگی 4 اینچی IPS
• رزولوشن نمایشگر 320 × 480
• سه حالت نمایش:
  • Digital
  • Pointer
  • Curve / Waveform
• اندازه‌گیری دینامیک ولتاژ با پاسخ بسیار سریع
• اسکن سریع دیود
• تست شارژ سریع تا 140W
• پشتیبانی از تست پروتکل‌های شارژ
• اندازه‌گیری ولتاژ مثبت و منفی تا 24V
• اندازه‌گیری مقاومت
• اندازه‌گیری ظرفیت خازن
• اندازه‌گیری ولتاژ DC
• اندازه‌گیری ولتاژ AC
• اندازه‌گیری جریان
• تست دیود
• قابلیت Capacitor Discharge / تخلیه ایمن خازن
• قابلیت اتصال و نمایش اطلاعات شارژ
• امکان Screen Projection / انتقال تصویر به کامپیوتر
• قابلیت ارتقای نرم‌افزاری آنلاین
• طراحی جمع‌وجور و مناسب میز تعمیرات


  ---

موارد کاربرد در تعمیرات موبایل:

• تشخیص مصرف غیرعادی برد
• بررسی جریان Standby
• بررسی جریان هنگام Boot
• بررسی رفتار جریان هنگام روشن شدن CPU
• تشخیص برخی ایرادات مربوط به Power Management
• بررسی نشتی جریان
• بررسی رفتار مدارهای تغذیه
• مقایسه شکل موج جریان یک برد سالم و معیوب
• بررسی تغییرات جریان هنگام اتصال شارژر
• بررسی عملکرد مدار شارژ

📈 سه حالت نمایش اطلاعات

i2C C09S امکان نمایش اطلاعات اندازه‌گیری‌شده را در چند حالت مختلف فراهم می‌کند.

1️⃣ Digital Mode

نمایش عددی اطلاعات مانند:

• Voltage
• Current
• Power
• Resistance
• سایر پارامترهای اندازه‌گیری

این حالت برای زمانی مناسب است که عدد دقیق اندازه‌گیری اهمیت بیشتری دارد.

2️⃣ Pointer Mode

نمایش اطلاعات به شکل عقربه‌ای که امکان مشاهده سریع محدوده جریان یا ولتاژ را فراهم می‌کند.

3️⃣ Curve / Waveform Mode

نمایش تغییرات جریان یا ولتاژ به شکل نمودار.

این حالت یکی از مهم‌ترین قابلیت‌های C09S برای عیب‌یابی تخصصی برد است.

منابع مربوط به خانواده C09 نیز سه حالت Pointer، Curve و Digital را برای نمایش اطلاعات تأیید می‌کنند.

⚡ اندازه‌گیری دوکاناله

C09S قابلیت بررسی هم‌زمان کانال‌های اندازه‌گیری را ارائه می‌کند و برای بررسی رفتار جریان و ولتاژ در مدارهای مختلف کاربرد دارد.

محدوده اندازه‌گیری اعلام‌شده:

• ولتاژ ورودی: 0 تا 40V DC
• جریان تشخیص: 0 تا 8A
• اندازه‌گیری دوکاناله: تا 40V
• رزولوشن ولتاژ: 1mV
• رزولوشن جریان: 0.1mA
• دقت جریان: حدود 100µA

🔎 مولتی‌متر Full Function

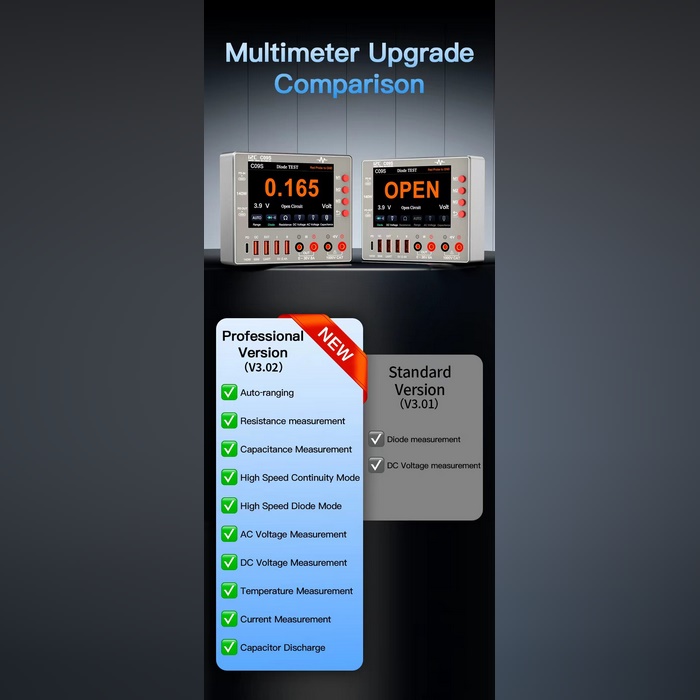

یکی از تفاوت‌های مهم نسخه Professional، مجهز بودن آن به Full Function Multimeter Expansion Board است.

در مقایسه با نسخه‌های ساده‌تر، نسخه Professional امکانات اندازه‌گیری گسترده‌تری در اختیار کاربر قرار می‌دهد.

قابلیت‌های مولتی‌متر:

• اندازه‌گیری ولتاژ DC
• اندازه‌گیری ولتاژ AC
• اندازه‌گیری جریان
• اندازه‌گیری مقاومت Ω
• تست دیود
• اندازه‌گیری ظرفیت خازن
• اندازه‌گیری خودکار محدوده Auto Range
• تست و بررسی برخی مدارهای الکترونیکی
• قابلیت تخلیه خازن

🔧 تست دیود با سرعت بالا

C09S امکان تست دیود را نیز در اختیار تعمیرکار قرار می‌دهد.

این قابلیت برای بررسی:

• خطوط تغذیه
• خطوط دیتا
• دیودها
• مسیرهای روی برد
• مقایسه مقادیر دو سمت مدار

کاربرد دارد.

در مشخصات سری C09، محدوده تست دیود 0 تا 2.8V و قابلیت اسکن بسیار سریع دیود ذکر شده است.

🔋 اندازه‌گیری ظرفیت خازن

در نسخه Professional / Full Function امکان اندازه‌گیری ظرفیت خازن نیز وجود دارد.

این قابلیت برای بررسی خازن‌های مدار و مقایسه مقدار واقعی آن‌ها با مقدار مورد انتظار استفاده می‌شود.

🔌 پشتیبانی از شارژ PD و QC

C09S برای تعمیرکارانی که با شارژرهای مدرن و USB-C کار می‌کنند نیز کاربرد دارد.

امکانات تست شارژ خانواده C09 شامل پشتیبانی از تست شارژ سریع و پروتکل‌های PD / QC است.

بنابراین می‌توان از آن برای بررسی شارژرها و تجهیزات مجهز به شارژ سریع استفاده کرد.

➕➖ اندازه‌گیری ولتاژ مثبت و منفی

یکی از قابلیت‌های کاربردی دستگاه، اندازه‌گیری ولتاژ مثبت و منفی در محدوده اعلام‌شده تا 24V است.

این ویژگی برای بررسی مدارهای تغذیه و بردهای الکترونیکی مختلف کاربرد دارد.

🔋 قابلیت Capacitor Discharge

نسخه Professional به قابلیت Capacitor Discharge نیز مجهز است.

این قابلیت برای تخلیه کنترل‌شده شارژ باقی‌مانده در خازن‌ها طراحی شده و می‌تواند قبل از انجام تعمیرات روی برد، به کاهش خطر وجود ولتاژ باقی‌مانده کمک کند.

🖥️ نمایش اطلاعات روی کامپیوتر

C09S از قابلیت PC Screen Projection / Screen Casting پشتیبانی می‌کند.

با این قابلیت می‌توان اطلاعات و اندازه‌گیری‌های دستگاه را روی نمایشگر بزرگ‌تر مشاهده کرد.

این ویژگی برای:

• آموزش تعمیرات
• ضبط ویدئو آموزشی
• لایو تعمیرات
• بررسی طولانی‌مدت Waveform
• نمایش اطلاعات برای مشتری یا کارآموز

کاربردی است.

📋 جدول مشخصات فنی i2C C09S Professional
