منبع تغذیه هوشمند AIXUN مدل P3208S

منبع تغذیه AIXUN مدل P3208S

منبع تغذیه هوشمند AIXUN P3208S؛ پاور ساپلای ۳۲ ولت ۱۵ آمپر مخصوص تعمیرات موبایل

معرفی منبع تغذیه AIXUN P3208S

منبع تغذیه هوشمند AIXUN P3208S 300W یکی از تجهیزات چندمنظوره و حرفه‌ای برای تعمیرکاران موبایل، تکنسین‌های تعمیر برد و متخصصان الکترونیک است. این دستگاه با ترکیب قابلیت‌های منبع تغذیه قابل تنظیم، اندازه‌گیری جریان، تست مدار، راه‌اندازی برد و شارژ سریع، امکانات متنوعی را در اختیار تعمیرکار قرار می‌دهد.

این مدل با حداکثر ولتاژ خروجی ۳۲ ولت، جریان خروجی حداکثر ۱۵ آمپر و توان نامی حداکثر ۳۰۰ وات طراحی شده است. نمایشگر رنگی IPS، قابلیت تنظیم دقیق پارامترهای خروجی، ارتباط بی‌سیم و پشتیبانی از پروتکل‌های شارژ سریع، از ویژگی‌های مهم این دستگاه به شمار می‌روند.

AIXUN P3208S می‌تواند برای عیب‌یابی بردهای موبایل، بررسی مصرف جریان، آزمایش مدارهای الکترونیکی و انجام تست‌های طولانی‌مدت و کنترل‌شده مورد استفاده قرار گیرد.

مشخصات فنی منبع تغذیه AIXUN P3208S

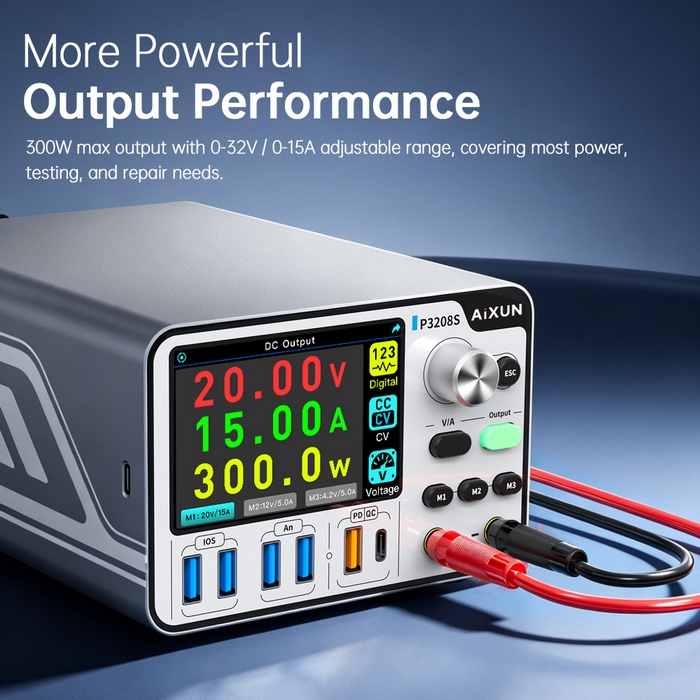

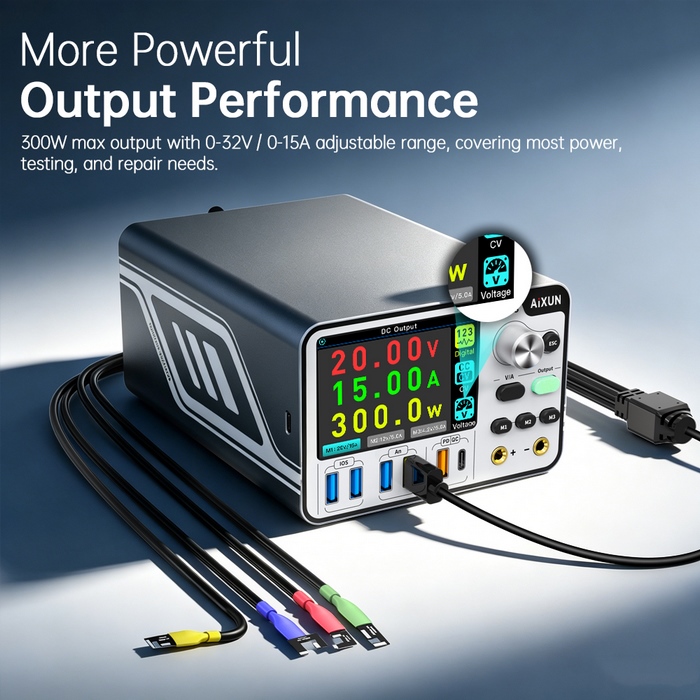

۱. خروجی قدرتمند ۳۲ ولت و ۱۵ آمپر

یکی از مهم‌ترین ویژگی‌های AIXUN P3208S، محدوده گسترده تنظیم ولتاژ و جریان خروجی آن است.

این دستگاه امکان تنظیم ولتاژ DC از ۰ تا ۳۲ ولت و جریان تا حداکثر ۱۵ آمپر را فراهم می‌کند. چنین محدوده‌ای، کاربردهای دستگاه را از تعمیرات برد موبایل تا تست برخی مدارها و تجهیزات الکترونیکی سازگار گسترش می‌دهد.

حداکثر توان خروجی دستگاه ۳۰۰ وات است؛ بنابراین حداکثر ولتاژ و جریان را نمی‌توان بدون توجه به محدودیت توان، هم‌زمان در نظر گرفت.

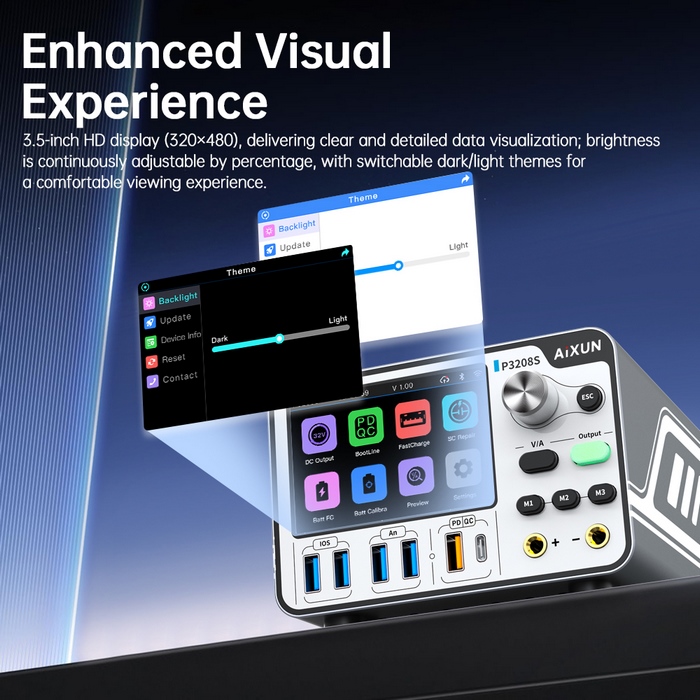

۲. نمایشگر رنگی IPS با اندازه ۳٫۵ اینچ

AIXUN P3208S به نمایشگر رنگی IPS با ابعاد ۳٫۵ اینچ و رزولوشن ۳۲۰ × ۴۸۰ پیکسل مجهز شده است.

این نمایشگر برای مشاهده اطلاعات عملکرد دستگاه و بررسی پارامترهای کاری طراحی شده است.

از قابلیت‌های اعلام‌شده برای رابط نمایشگر می‌توان به موارد زیر اشاره کرد:

• نمایش اطلاعات ولتاژ و جریان
• مشاهده پارامترهای خروجی هنگام تست
• امکان تنظیم میزان روشنایی
• پشتیبانی از تم روشن و تاریک
• نمایش اطلاعات موردنیاز برای کنترل عملکرد دستگاه

نمایش اطلاعات به‌صورت واضح، تنظیمات و کنترل منبع تغذیه را در محیط تعمیرگاه آسان‌تر می‌کند.

۳. تنظیم دقیق ولتاژ و جریان

این منبع تغذیه از قابلیت تنظیم پارامترها با تفکیک‌پذیری اعلام‌شده ۱۰ میلی‌ولت برای ولتاژ و ۱ میلی‌آمپر برای جریان برخوردار است.

تنظیم دقیق پارامترهای خروجی برای تعمیرکارانی اهمیت دارد که هنگام بررسی مدارهای حساس، به کنترل مرحله‌ای ولتاژ و جریان نیاز دارند.

البته تفکیک‌پذیری تنظیمات به‌معنای تضمین همین میزان دقت اندازه‌گیری نیست و دقت واقعی دستگاه باید مطابق مشخصات سازنده بررسی شود.

۴. حالت‌های کاری CC و CV

منبع تغذیه AIXUN P3208S از دو حالت کاری مهم CC و CV پشتیبانی می‌کند.

حالت CV؛ ولتاژ ثابت

در حالت ولتاژ ثابت، دستگاه تلاش می‌کند ولتاژ خروجی را در مقدار تنظیم‌شده حفظ کند و جریان را متناسب با بار متصل‌شده تأمین کند؛ البته در محدوده توان و محدودیت جریان دستگاه.

حالت CC؛ جریان ثابت

در حالت جریان ثابت، دستگاه جریان خروجی را در محدوده تنظیم‌شده کنترل می‌کند و ولتاژ را متناسب با وضعیت بار تغییر می‌دهد.

این دو حالت در آزمایش مدارهای الکترونیکی، تست بار و بررسی رفتار مصرفی تجهیزات کاربرد دارند.

۵. قابلیت راه‌اندازی (بوت) دستگاه های موبایل

یکی از کاربردهای مهم AIXUN P3208S، راه‌اندازی برد موبایل با استفاده از کابل‌ها و تجهیزات جانبی مخصوص است.

محدوده ولتاژ راه‌اندازی اعلام‌شده برای این مدل، ۴٫۲ تا ۸٫۴ ولت است. دستگاه با کابل‌های سازگار می‌تواند در فرایند تأمین تغذیه و راه‌اندازی برخی بردهای موبایل مورد استفاده قرار گیرد.

این قابلیت برای تعمیرکارانی کاربردی است که می‌خواهند بدون اتکا به باتری اصلی گوشی، وضعیت روشن‌شدن برد و مصرف جریان آن را بررسی کنند.

توجه داشته باشید که انتخاب ولتاژ مناسب، نوع کابل و روش اتصال باید با مدل گوشی و مشخصات مدار مطابقت داشته باشد.

۶. مناسب برای عیب‌یابی و بررسی مصرف جریان

در تعمیرات تخصصی موبایل، بررسی جریان مصرفی می‌تواند اطلاعات ارزشمندی درباره وضعیت مدار تغذیه و عملکرد برد فراهم کند.

AIXUN P3208S با امکان تنظیم جریان و ولتاژ، برای انجام آزمایش‌های کنترل‌شده و بررسی رفتار مدارهای الکترونیکی کاربرد دارد.

این دستگاه می‌تواند در موارد زیر مورد استفاده قرار گیرد:

• بررسی مصرف جریان برد هنگام راه‌اندازی
• مقایسه رفتار جریان در شرایط مختلف تست
• بررسی برخی ایرادهای مرتبط با مدار تغذیه
• آزمایش مدارهای الکترونیکی سازگار
• تست بار و انجام آزمایش‌های طولانی‌مدت کنترل‌شده

تشخیص قطعی خرابی قطعات یا محل اتصال کوتاه، به بررسی‌های تکمیلی و دانش فنی تعمیرکار نیاز دارد.

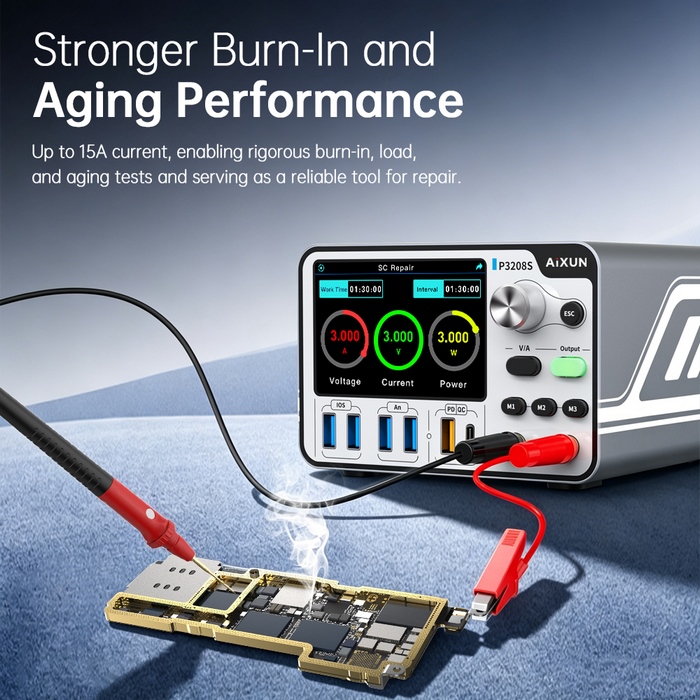

۷. قابلیت تست و Burn-in (شورت کیلر | Short Killer )

قابلیت تأمین جریان بالا، این دستگاه را برای برخی آزمایش‌های بار و تست‌های ماندگاری یا Burn-in مناسب می‌کند.

در این نوع آزمایش‌ها، مدار یا تجهیز الکترونیکی در شرایط کنترل‌شده قرار می‌گیرد تا عملکرد آن تحت بار مشخص بررسی شود.

با توجه به حداکثر جریان ۱۵ آمپر و توان خروجی حداکثر ۳۰۰ وات، می‌توان از این منبع تغذیه برای تست تجهیزات سازگار استفاده کرد؛ به شرط رعایت محدودیت‌های ولتاژ، جریان، توان و شرایط حرارتی.

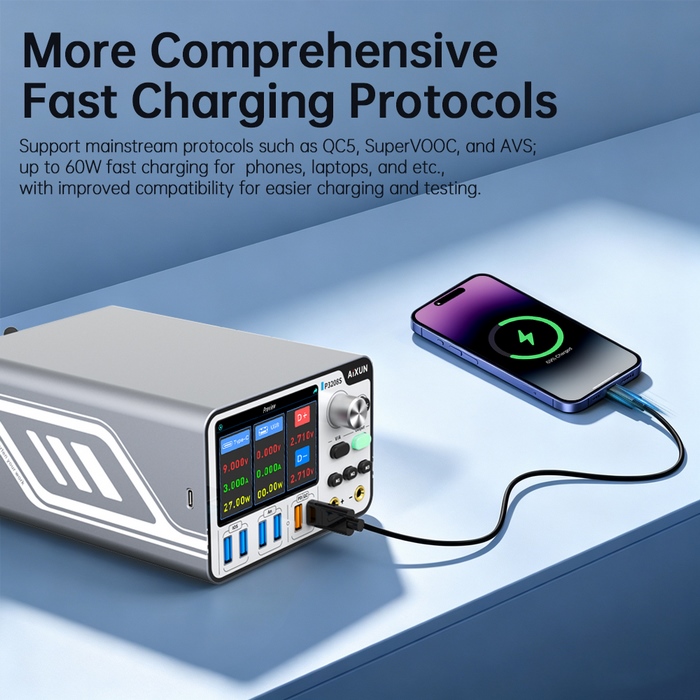

۸. پشتیبانی از شارژ سریع تا ۶۰ وات

AIXUN P3208S علاوه بر عملکرد منبع تغذیه، از قابلیت شارژ سریع با توان حداکثر ۶۰ وات نیز برخوردار است .

این ویژگی برای تعمیرکارانی مفید است که علاوه بر تست برد، به بررسی عملکرد شارژ و آزمایش تجهیزات سازگار با پروتکل‌های شارژ سریع نیاز دارند.

پروتکل‌های PD و QC برای این مدل اعلام شده‌اند. فروشنده همچنین به پشتیبانی از پروتکل‌های جدیدتر از جمله QC5، Super VOOC و AVS اشاره کرده است؛ پشتیبانی عملی از هر پروتکل به خروجی مورد استفاده، تجهیزات جانبی و نسخه دستگاه بستگی دارد.

نکته: توان ۶۰ وات، حداکثر توان اعلام‌شده شارژ سریع است و لزوماً در تمام گوشی‌ها و شرایط اتصال در دسترس نخواهد بود.

۹. ارتباط USB، وای‌فای و بلوتوث

این دستگاه از روش‌های ارتباطی USB، Wi-Fi و Bluetooth پشتیبانی می‌کند.

بر اساس توضیحات فروشنده، امکانات اکوسیستم دستگاه شامل ارتباط با رایانه برای انتقال داده و قابلیت توسعه از طریق تجهیزات جانبی سازگار است.

این قابلیت‌ها می‌توانند برای استفاده در میزهای تعمیرات حرفه‌ای و کار با تجهیزات مکمل کاربرد داشته باشند.

۱۰. تجهیزات جانبی و قابلیت توسعه

AIXUN P3208S با مجموعه‌ای از کابل‌ها و لوازم جانبی عرضه می‌شود که برای راه‌اندازی برد، اتصال خروجی و استفاده از قابلیت‌های دستگاه در نظر گرفته شده‌اند.

وجود کابل‌های مخصوص و تجهیزات جانبی سازگار، می‌تواند نیاز به تهیه جداگانه برخی لوازم موردنیاز برای تعمیرات را کاهش دهد.

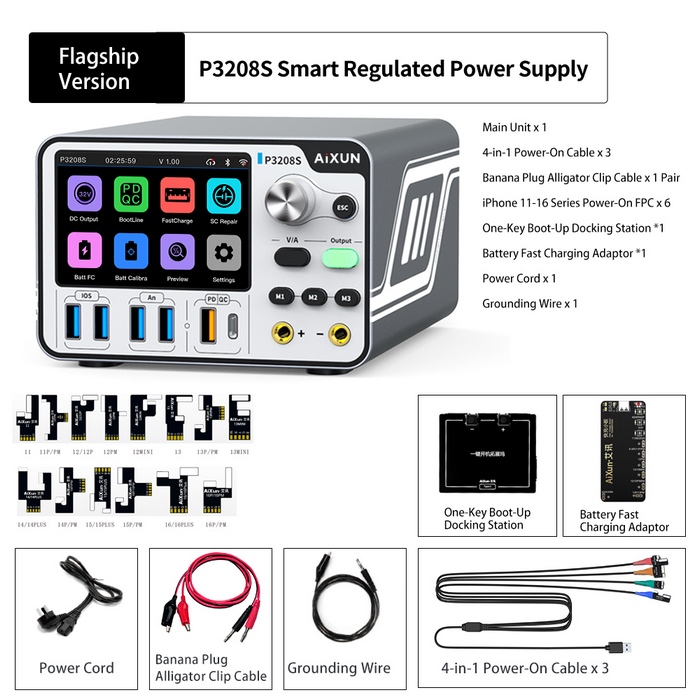

اقلام داخل بسته‌بندی

بسته کامل دستگاه شامل موارد زیر است:

• یک عدد دستگاه AIXUN P3208S
• سه عدد کابل چهارکاره راه‌اندازی
• یک جفت کابل خروجی با فیش موزی و گیره سوسماری
• یک مجموعه شش‌تایی کابل FPC راه‌اندازی برای سری آیفون ۱۱ تا ۱۶
• یک عدد داک راه‌اندازی یک‌کلیدی
• یک عدد آداپتور شارژ سریع باتری
• یک عدد کابل برق
• یک عدد سیم اتصال زمین
